關于光軸的調整步驟是這樣的

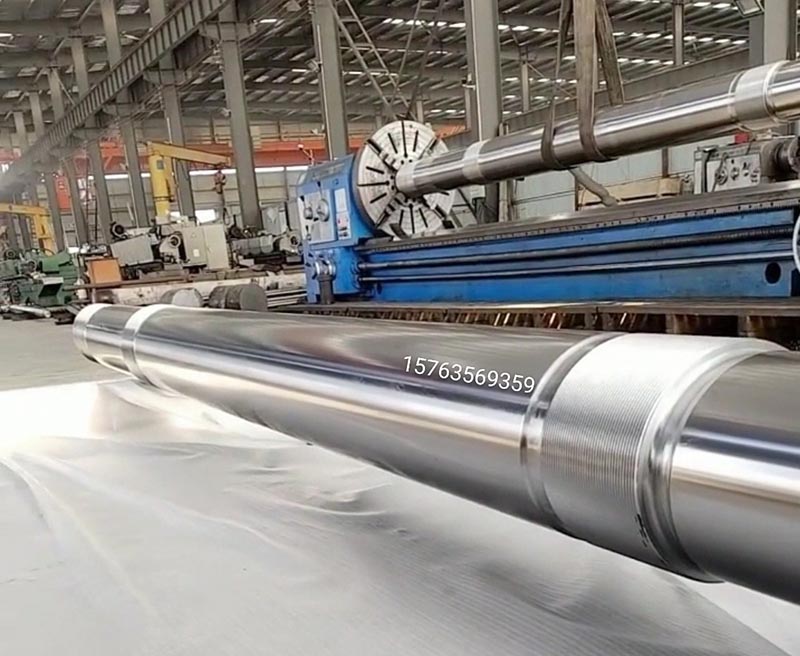

光軸的基本參數：
1．材 質：優質45#鋼
2。外徑公差：f7-f8
3。表面粗糙度：Ra0.2-0.4
4。硬鉻厚度：0.015-0.025mm
5。表面硬度：HV700-1150
6。直線度：0.05-0.10m/m
光軸調整步驟
光軸調整步驟
1.調節目鏡調焦筒使之垂直于主鏡筒將窺管裝入目鏡調焦筒中，從窺孔中觀察，可以看到從窺孔到雙十字線的連線（實際就是目鏡調焦筒軸線）再延長，會與主鏡筒壁交于某一點，標記出這一點，用尺子測量其位置，再參考目鏡調焦筒在主鏡筒的位置，我們就可以判斷出目鏡調焦筒是否與主鏡筒垂直。



2.調節副鏡使之位于主鏡筒軸線上取下窺管，裝上副鏡，大致調節副鏡指向，使眼睛從目鏡調焦筒中可以看到經副鏡反射所成的主鏡的像，同時也應該可以看到副鏡和十字線經兩次反射后所成的像。從這些像中我們可以看出副鏡和十字線的相對位置，如果副鏡的圓心和十字線交點重合，說明副鏡位于主鏡筒軸線上，否則就需要做相應的調節。
