對導柱的技術要求進行分析

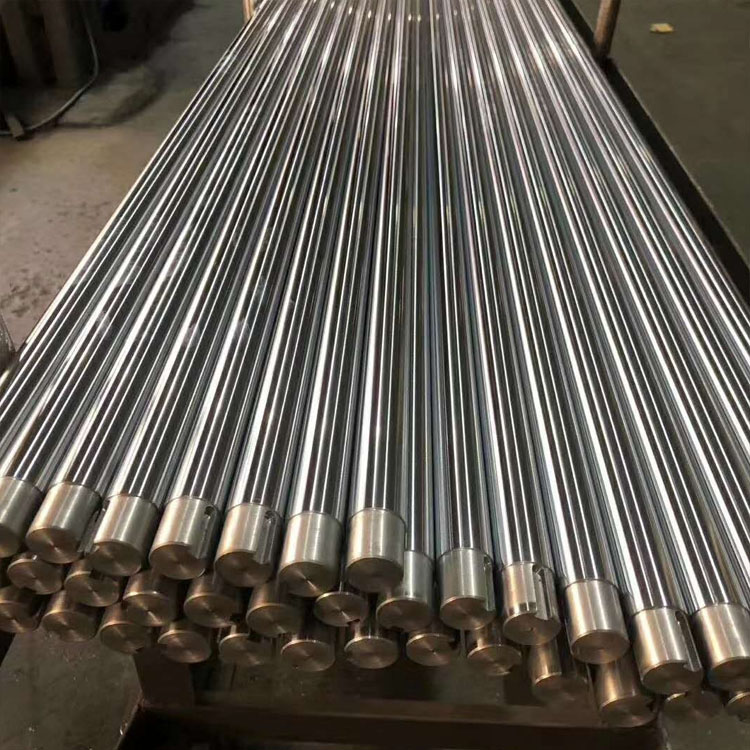

導柱是用于模具中與組件組合使用確保模具以精準的定位進行活動引導模具行程的導向元件。一般是帶肩圓柱形，一般會有油槽。

導柱，按照使用場所不一樣，分為：汽車模具用導柱，獨立導柱，模架用導柱，卸料板用導柱。按照導向方向不一樣，分為：滑動導柱（代號SGP），滾動導柱（代號SRP）。按照安裝方式不一樣，分為：裝卸型導柱和壓入型導柱。

1、主要表面及其加工方案
主要表面為內圓柱面Ø32H7Ra0.2um，外圓柱面Ø45r6Ra0.4um,其加工方案：內圓柱面:鉆—粗鏜（擴）—半粗鏜—粗磨—精磨；對于外圓柱面:粗車—半精車—粗磨—精磨。
2、定位基準
根據基準選擇的原則選用內、外圓柱面互為基準。
3、熱處理
如導套材料為20鋼滲碳，則熱處理為滲碳，淬火、低溫回火；如導套材料為T(mén)10A鋼，則熱處理為淬火低溫回火。
4、技術關鍵及其采取的措施
（1）主要表面為內圓柱面,尺寸公差等級高，表面粗糙度值Ra值小。采取的措施：劃分加工階段，工藝路線采用：鉆—粗鏜（擴）—半精鏜（鉸）—粗磨—精磨—研磨；選擇精密機床；控制切削用量；充分冷卻。
（2）由于外圓柱面的尺寸公差等級高，表面粗糙度值Ra值小，故采取的措施是：在加工階段劃分、機床選用、切削用量的控制方面的要求與內圓柱面加工相同。此外，工藝路線為：粗車—半精車—粗磨—精磨。
