缸筒常用規格是32mm桿徑18mm。缸徑：40mm桿徑20\u002F22\u002F25mm。缸徑：50mm桿徑25\u002F28\u002F32mm等。以下是更多相關資料：1、缸筒材料：常用材質為20、35、45號無縫鋼管鋼管經過珩磨或者滾壓達到0。4μm以內的粗糙度要求。低壓油缸可采用20號鋼管高壓油缸采用45號鋼管。2、活塞桿材料：活塞桿有實心桿和空心桿兩種空心活塞桿的一端需要留出焊接和熱處理時用的通氣孔實心活塞桿材料為35、45鋼空心活塞桿材料為35、45無縫鋼管。活塞桿粗加工后調質到硬度為229~285HB必要時再經高頻淬火硬度達45~55HRC。

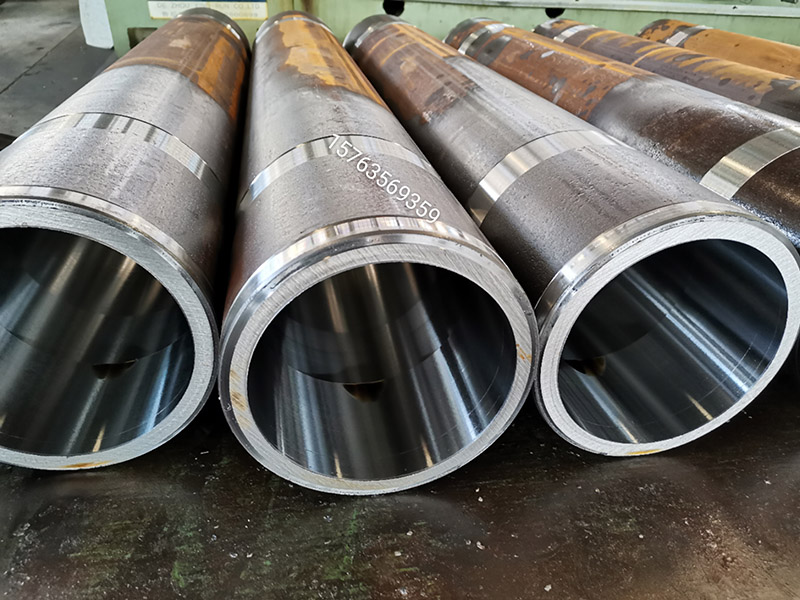

缸筒是液壓缸的主體，其內孔一般采用鏜削、鉸孔、滾壓或珩磨等精密加工工藝制造，使活塞及其密封件、支承件能順利滑動，從而保證密封效果，減少磨損；缸筒要承受很大的液壓力，因此，應有足夠的強度和剛度。
端蓋在缸筒的兩端，與缸筒形成密閉油腔，因此，端蓋及其連接件都應有足夠的強度。設計時既要考慮強度，又要選擇工藝性較好的結構形式。導向套對活塞或柱塞起導向和支承作用，有些液壓缸不設導向套，直接用端蓋孔導向，這種結構簡單，但磨損后必須更換端蓋.
缸筒主要用于生產液壓油缸，以及各種高精密設備；廣泛與工程機械、起重運輸機械、石化抽油泵、煤礦支柱、汽車減震器、內燃機輸油管、混凝土輸送缸、輥道套管等行業配套使用。
