分析導柱的技術要求

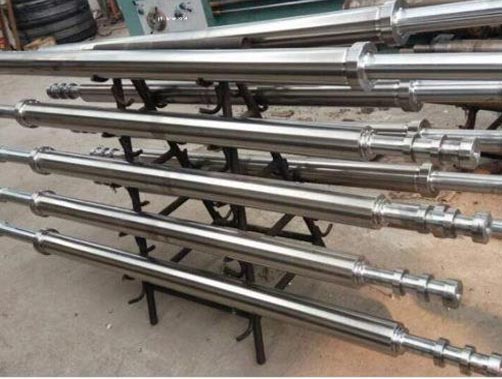

導柱是用于模具中與組件組合使用確保模具以精準的定位進行活動引導模具行程的導向元件。一般是帶肩圓柱形，一般會有油槽。



導柱， 英文Guide rod或Guide pin--〖機械模具〗 --[模具術語]導柱的材質一般選用軸承鋼、熱作模具鋼、易車鐵等，而以軸承鋼SUJ2的使用量較大，使導柱在導向性能上的耐用性與可換性大大加強。導柱與組件組成外導柱組件與內導柱組件，具有美麗的金屬光澤。
導柱熱處理：HRC58-62；導柱表面粗糙度：Ra0.8、Ra1.6
導柱，油槽的數量隨著導柱的程度加長而增加，極限最多的油槽一般是8個。


導柱，按照使用場所不一樣，分為：汽車模具用導柱，獨立導柱，模架用導柱，卸料板用導柱。按照導向方向不一樣，分為：滑動導柱（代號SGP），滾動導柱（代號SRP）。按照安裝方式不一樣，分為：裝卸型導柱和壓入型導柱。
C段長度

斜導柱C段的長度，相當重要，它的長短控制著滑塊跑動的距離S。斜導柱的長度計算其實就是利用“三角函數”來計算。我們可以簡化成一個三角形，方便使用“三角函數”式計算。設定S就是圖中的滑塊滑動距離S，角度X就是圖中的角度D。（這兩個數已經根據產品、模具設計的需要設定為固定值，是已知數。）長度L相對于上圖中的C。高度H，就是滑塊滑動到了指定位置時，模具打開的距離。這樣計算出來的數值只是在理想化的狀態下，實際上還要考慮到滑塊和斜導柱之間的間隙，以及它們上面的圓角，等等因素。不過，現在AutoCAD等電腦輔助設計軟件已經是如此先進，完全把人們從繁雜的計算公式中解放出來，只要通過一些簡單的命令，或者利用一些更快捷的外掛，就能畫出所需要的斜導柱，也從而可以得出其長度，還可以模擬它們在開模后的狀態。不用人工去計算這些數據。
模具中斜導柱的角度的確定
