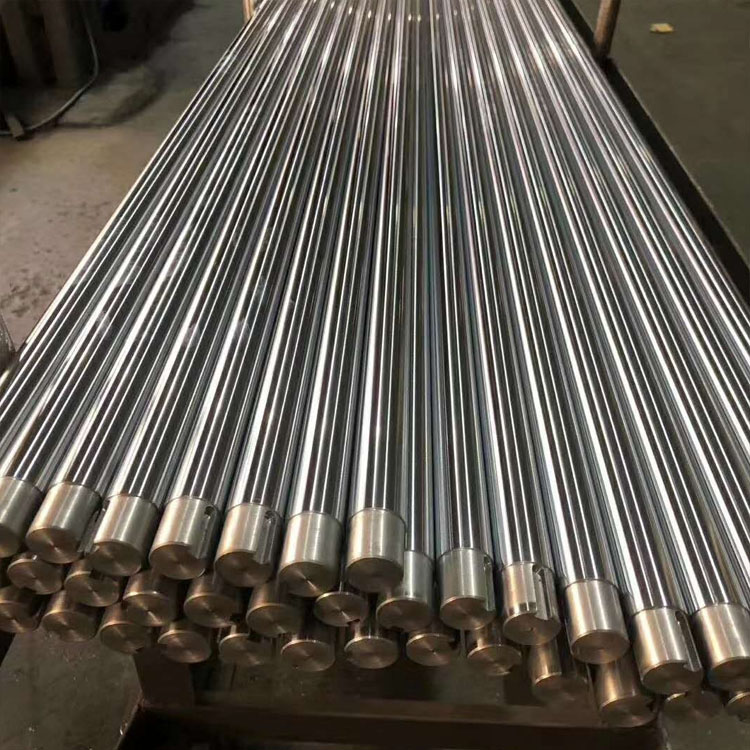

導柱與組件組成外導柱組件與內導柱組件，具有美麗的金屬光澤

  導柱， 英文Guide rod或Guide pin--〖機械模具〗 --[模具術語]導柱的材質一般選用軸承鋼、熱作模具鋼、易車鐵等，而以軸承鋼SUJ2的使用量較大，使導柱在導向性能上的耐用性與可換性大大加強。導柱與組件組成外導柱組件與內導柱組件，具有美麗的金屬光澤。
導柱
       導柱熱處理：HRC58-62；導柱表面粗糙度：Ra0.8、Ra1.6導柱一般是帶肩圓柱形，一般會有油槽，油槽的數量隨著導柱的程度加長而增加，極限最多的油槽一般是8個。導柱，按照使用場所不一樣，分為：汽車模具用導柱，獨立導柱，模架用導柱，卸料板用導柱。按照導向方向不一樣，分為：滑動導柱（代號SGP），滾動導柱（代號SRP）。按照安裝方式不一樣，分為：裝卸型導柱和壓入型導柱。
       模具的斜導柱的角度一般常采用20度或25度兩種傾斜角度，一般采用20度的這一種，如果滑塊移動的距離有點長度話，可以采用25度的這一種。如果距離更長的話，就要采用液壓或氣壓的方法。
1. 目的：為完善作業標準，制訂本文件。
2. 范圍：適用于本公司各生產部門之作業。
 3. 職責：各相關部門根據本文件要求，遵循并執行之。

 導柱是一種常用的機械元件，其工作原理是利用柱子的導向作用來保持機器零件的相對位置穩定，避免因受力而產生偏移。導柱一般由導柱套、導柱桿和導柱座三部分組成。在機器的工作過程中，導柱套固定在機架上，導柱桿和導柱座分別固定在需要固定的零件上，通過導柱套的導向作用，使得導柱桿與導柱座的相對位置保持穩定，從而實現機器零件的精確定位和固定。在實際應用中，不同類型的導柱可以根據具體的工作要求進行選擇和設計，以滿足不同的精度和穩定性要求。
