   動模板在工作時經(jīng)常在拉桿上前后滑動與開閉模具，使運動能正常運行，并保證了動、定模板開閉時的接觸位置正確。在動、定模板上設置導柱和導向套，目的是保證兩動、定模板合模時型腔的相互位置正確配合。
導柱的前端應倒3°〜5°錐形斜角。如果導柱體設計成圓錐形， 則兩模板的位置配合精度保證將會更準確。由于導柱與導套的滑動配合是一個頻繁的進出滑動，所以需對導柱提出以下幾點要求。
①  導柱應有較好的潤滑性能，必要時要開設潤滑油槽。
②  為保證導柱的工作強度，要求導柱的固定部位直徑是導柱工作部位直徑的1. 5〜2倍。
③ 導柱工作面粗糙度Ra應不大于0. 63pm。④工作面應耐磨，同時應有一定的硬度，熱處理后表面硬度
為50―55HRC。


 1、按照導向方向不一樣，分為：滑動導柱（代號SGP），滾動導柱（代號SRP）。
2、按照安裝方式不一樣，分為：裝卸型導柱和壓入型導柱。
3、導柱按照使用場所不一樣，分為：汽車模具用導柱、獨立導柱、模架用導柱、卸料板用導柱。

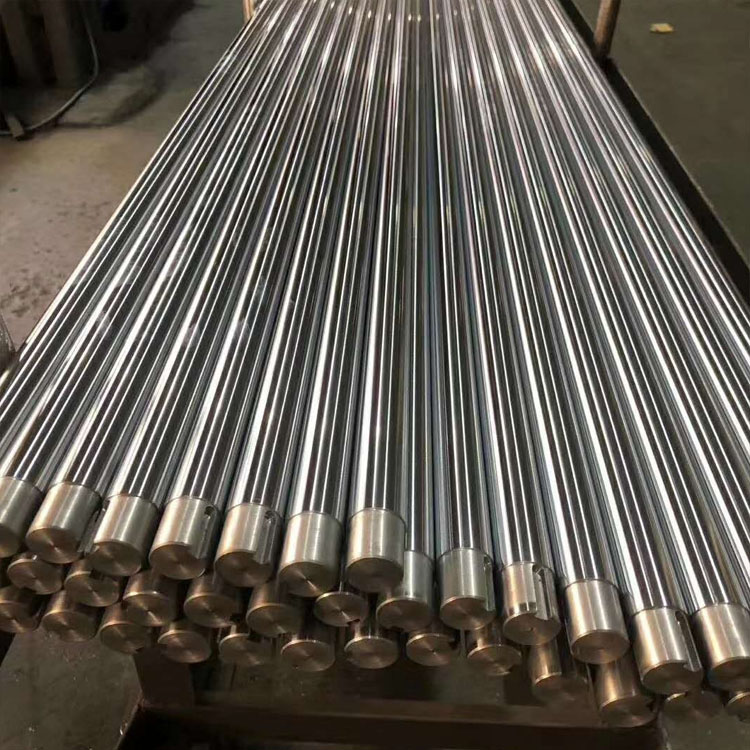

導柱是用于模具中與組件組合使用確保模具以精準的定位進行活動引導模具行程的導向元件。一般是帶肩圓柱形，一般會有油槽，油槽的數(shù)量隨著導柱的程度加長而增加，極限最多的油槽一般是8個。
