動模板在工作時經常在拉桿上前后滑動與開閉模具，使運動能正常運行，并保證了動、定模板開閉時的接觸位置正確。在動、定模板上設置導柱和導向套，目的是保證兩動、定模板合模時型腔的相互位置正確配合。

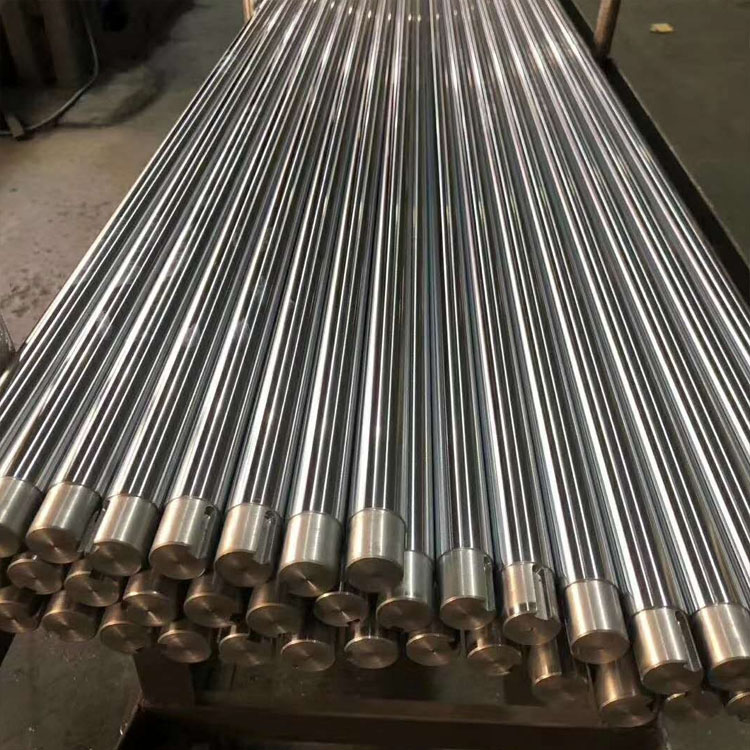

導柱的前端應倒3°〜5°錐形斜角。如果導柱體設計成圓錐形， 則兩模板的位置配合精度保證將會更準確。由于導柱與導套的滑動配合是一個頻繁的進出滑動，所以需對導柱提出以下幾點要求。
① 導柱應有較好的潤滑性能，必要時要開設潤滑油槽。
② 為保證導柱的工作強度，要求導柱的固定部位直徑是導柱工作部位直徑的1. 5〜2倍。
③ 導柱工作面粗糙度Ra應不大于0. 63pm。
④工作面應耐磨，同時應有一定的硬度，熱處理后表面硬度 為50―55HRC。
