導柱是用于模具中與組件組合使用時，確保模具以精準的定位進行活動的導向元件。內導柱簡單的說就是安裝于模具內部的導柱，內導柱經常與內導套，襯套組合使用，型號有多種，所以模具設計師必須根據自身模具的特點來選用不同型號的內導柱。
這個我知道一點，裝卸型內導柱，這種內導柱主要用在汽車模浮料板，脫料板上。有的單沖模具或連續模中成形處內脫行程很大時，為了提高精度，也會用這種導柱。注意模板上固定內導套的孔之大小，如果是肩形，裝卸型和直桿型，孔一般都是和導套滑配。如果用十字型內導柱，固定板和下模板的孔一般都要比導套單邊大0.08，便于首次灌膠。
1、按照導向方向不一樣，分為：滑動導柱（代號SGP），滾動導柱（代號SRP）。
2、按照安裝方式不一樣，分為：裝卸型導柱和壓入型導柱。
3、導柱按照使用場所不一樣，分為：汽車模具用導柱、獨立導柱、模架用導柱、卸料板用導柱。

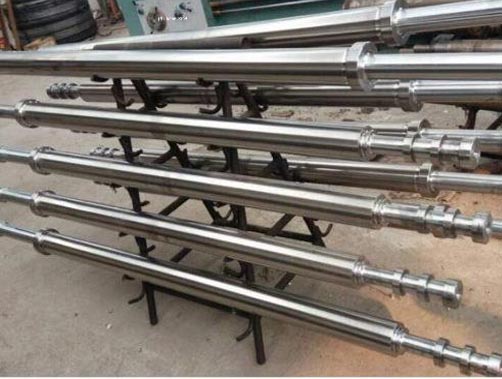

導柱是用于模具中與組件組合使用確保模具以精準的定位進行活動引導模具行程的導向元件。一般是帶肩圓柱形，一般會有油槽，油槽的數量隨著導柱的程度加長而增加，極限最多的油槽一般是8個。
