怎樣調整光軸的使用

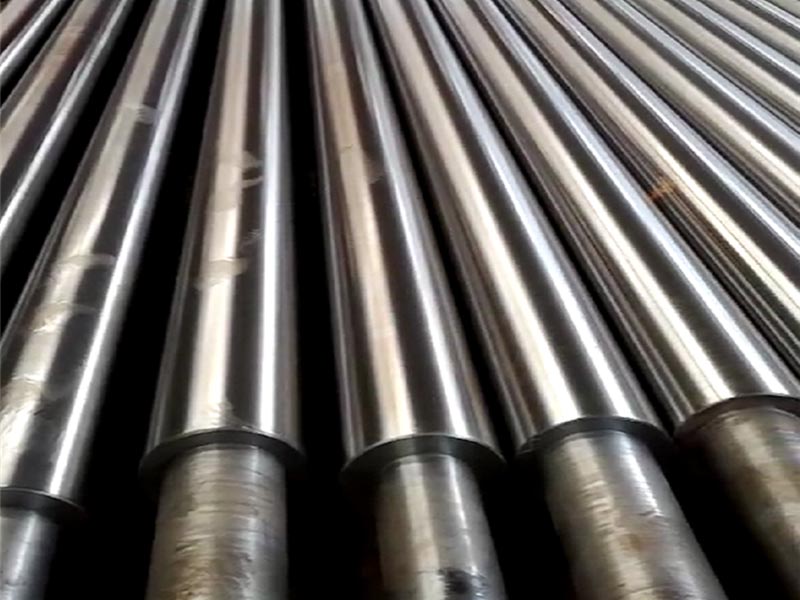

光軸的基本參數:
1.材 質:優質45#鋼
2。外徑公差:f7-f8
3。表面粗糙度:Ra0.2-0.4
4。硬鉻厚度:0.015-0.025mm
5。表面硬度:HV700-1150
6。直線度:0.05-0.10m/m
1.調節目鏡調焦筒使之垂直于主鏡筒將窺管裝入目鏡調焦筒中,從窺孔中觀察,可以看到從窺孔到雙十字
光軸調整步驟
光軸調整步驟
線的連線(實際就是目鏡調焦筒軸線)再延長,會與主鏡筒壁交于某一點,標記出這一點,用尺子測量其位置,再參考目鏡調焦筒在主鏡筒的位置,我們就可以判斷出目鏡調焦筒是否與主鏡筒垂直。
2.調節副鏡使之位于主鏡筒軸線上取下窺管,裝上副鏡,大致調節副鏡指向,使眼睛從目鏡調焦筒中可以看到經副鏡反射所成的主鏡的像,同時也應該可以看到副鏡和十字線經兩次反射后所成的像。從這些像中我們可以看出副鏡和十字線的相對位置,如果副鏡的圓心和十字線交點重合,說明副鏡位于主鏡筒軸線上,否則就需要做相應的調節。
