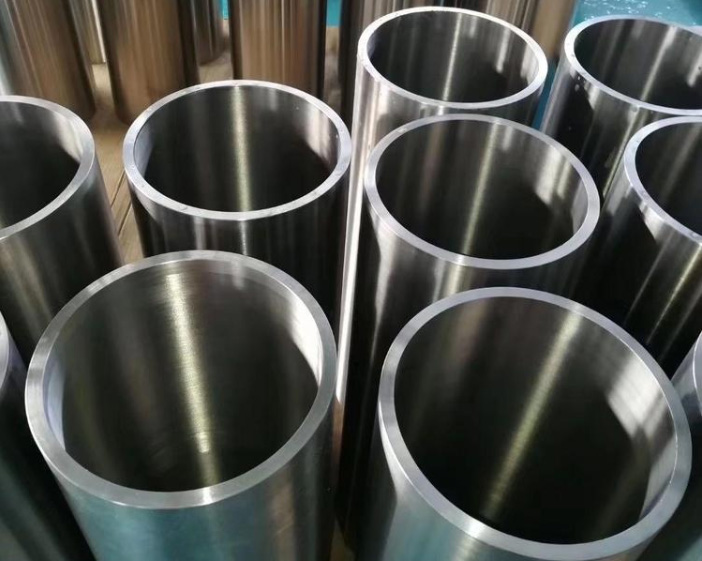

一.液壓缸 中等壁厚計算式：t=PyD/(2.3[σ]-Py) +C 式中 Py-試驗壓力(MPa) D-缸筒內徑 [σ]-缸體材料許用應力(MPa) =抗拉強度/安全系數 例，GB8713 -20#冷拔珩磨管 [σ]取510/5=102 -焊接接頭系數，無縫鋼管 =1 C-計入管壁公差及侵蝕的附加壁厚，通常圓整到標準厚度值，即缸體外圓值 實際簡化后公式：無縫管壁厚 t=PyD/(2.3[σ]-Py) 符合3.2≤D/t
一.液壓缸中等壁厚計算式：t=PyD/(2.3[σ]-Py)+C式中Py-試驗壓力(MPa)D-缸筒內徑[σ]-缸體材料許用應力(MPa)=抗拉強度/安全系數例，GB8713-20#冷拔珩磨管[σ]取510/5=102-焊接接頭系數，無縫鋼管=1C-計入管壁公差及侵蝕的附加壁厚，通常圓整到標準厚度值，即缸體外圓值實際簡化后公式：無縫管壁厚t=PyD/(2.3[σ]-Py)符合3.2≤D/t<16的缸筒，此公式都適用二.常用平底缸底厚度δ=0.433d√(p／[σ])式中：d-缸筒內徑p-試驗壓力(MPa)[σ]-材料許用應力,通常取抗拉強度/5另，以上二式中的試驗壓力Py的取值，實際工作中常取Pm-液壓缸最大工作壓力(MPa)，
