缸筒是液壓缸的主體，其內孔一般采用鏜削、鉸孔、滾壓或珩磨等精密加工工藝制造，使活塞及其密封件、支承件能順利滑動，從而保證密封效果，減少磨損；缸筒要承受很大的液壓力，因此，應有足夠的強度和剛度。
油缸的加工 缸筒作為油缸、礦用單體支柱、液壓支架、炮管等產品的主要部件，其加工質量的好壞直接影響整個產品的壽命和可靠性。缸筒加工要求高。

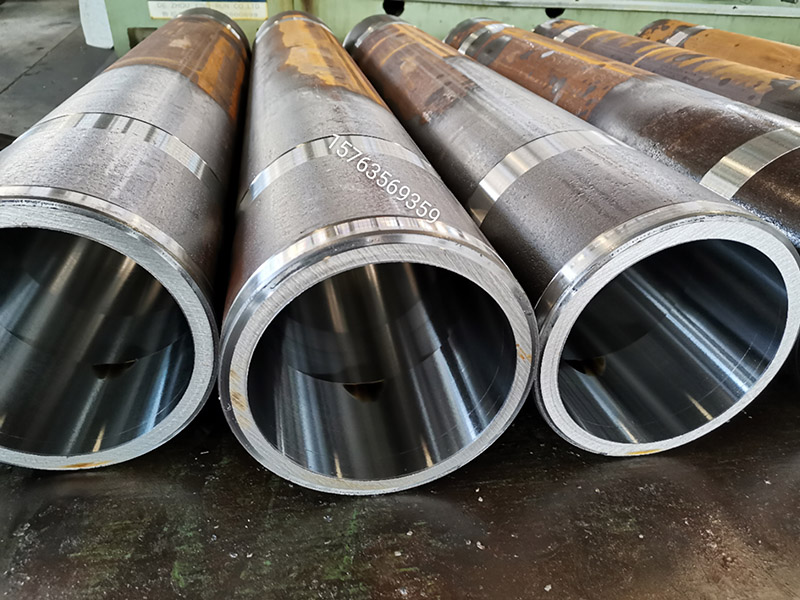

1）缸筒
缸筒的內徑大小代表了氣缸輸出力的大小�；钊诟淄矁�(nèi)做平穩的往復滑動，缸筒內表面的表面粗糙度應達到Ra0.8μm。
SMC、 CM2氣缸活塞上采用組合密封圈實現雙向密封，活塞與活塞桿用壓鉚鏈接，不用螺母。
2）端蓋
端蓋上設有進排氣通口，有的還在端蓋內設有緩沖機構。桿側端蓋上設有密封圈和防塵圈，以防止從活塞桿處向外漏氣和防止外部灰塵混入缸內。桿側端蓋上設有導向套，以提高氣缸的導向精度，承受活塞桿上少量的橫向負載，減小活塞桿伸出時的下彎量，延長氣缸使用壽命。導向套通常使用燒結含油合金、前傾銅鑄件。端蓋過去常用可鍛鑄鐵，為減輕重量并防銹，常使用鋁合金壓鑄，微型缸有使用黃銅材料的。
